氣動球閥
氣動四通球閥
- 產品型號：Q616F,Q646F
- 產品結構：四通式
- 產品壓力：1.6MPa-6.4MPa
- 產品材質：WCB,304,316
- 產品規格：DN15-DN300
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【氣動四通球閥】的相關信息或索取相關資料，請聯系我們
氣動四通球閥概述：

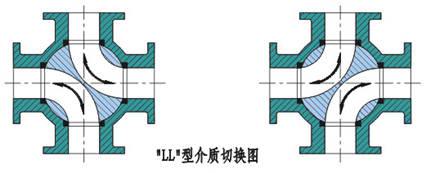

氣動四通球閥有氣動法蘭四通球閥Q646F和氣動螺紋四通球閥Q616F兩種形式，球芯內為雙L型流道，可以使相鄰90°流道接通。四通球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。閥座采用聚四氟乙烯或PPL對位聚苯，適用不同溫度需求。氣動執行器帶動球芯換向迅速，時間短。節約管道和配套閥門，降低成本。配裝換向電磁閥，反饋開關等附件，便于遠程自動控制。
氣動四通球閥技術參數：
氣動四通球閥執行器參數：
氣動四通球閥有氣動法蘭四通球閥Q646F和氣動螺紋四通球閥Q616F兩種形式，球芯內為雙L型流道，可以使相鄰90°流道接通。四通球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。閥座采用聚四氟乙烯或PPL對位聚苯，適用不同溫度需求。氣動執行器帶動球芯換向迅速，時間短。節約管道和配套閥門，降低成本。配裝換向電磁閥，反饋開關等附件，便于遠程自動控制。
|
氣動四通球閥Q646F/Q616F特點： 1、球形流道為雙L型，閥體流道為直角四通。 2、減少管道和閥門數量，節約成本。 3、換向迅速，時間短。 4、閥座采用四密封形式，確保密封可靠。 5、配裝相應附件，便于遠程操控。 6、裝不同閥座密封圈，適用于不同溫度需求。 |
 |
| 公稱通徑 DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺紋球閥型號 | Q616F-16P/R，Q616F-25P/R，Q616F-40P/R，Q616F-64P/R | |||||||||||||
| 法蘭球閥型號 | Q646F-16C/P，Q646F-25C/P，Q646F-40C/P，Q646F-64C/P | |||||||||||||
| 泄露量Q | 軟密封VI級、硬密封IV級、符合ANSI B16.104標準 | |||||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||||
| 回差 | 帶定位器：小于全行程的2% | |||||||||||||
| 配置執行器 | AT、ST、AW系列單雙作用氣動執行器 | |||||||||||||
| 控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) | |||||||||||||
氣動四通球閥執行器參數：
| 執行器型號 | AT、ST、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
