氣動球閥

氣動法蘭三通球閥

氣動法蘭三通球閥

  • 產品型號:Q644F/H,Q645F/H
  • 產品結構:L型/T型
  • 產品壓力:1.6MPa-6.4MPa
  • 產品材質:WCB,304,316
  • 產品規格:DN15-DN300

聲 明:
產品描述中所有文字、數據、圖片僅供參考,實際型號由使用工況決定!如果您需要更詳細了解【氣動法蘭三通球閥】的相關信息或索取相關資料,請聯系我們

氣動三通法蘭球閥概述:

氣動三通球閥有氣動L型三通球閥Q644F/H和氣動T型三通球閥Q645F/H兩種形式。L型三通球閥主要用于流向切換,介質從一路流入,從另外二路中的一路流出,或兩路流入,控制其中一路流出。T型三通球閥可以用于合流與分流,一路流入,另外兩路同時流出,或兩路同時流入,合流為一路流出。或直通與角式流向切換。三通球閥轉動90°即可換向,切換迅速。適用于遠程操控,使用方便。

氣動三通球閥原理:

氣動三通法蘭球閥Q644H/Q645H用于工業控制系統中,它是由氣動執行機構和三通球閥組成,氣動執行機構是三通球閥的驅動裝置,當工作給氣源時,執行機構從0~90度回轉,使三通球閥由關(開)的位置到開(關)的位置,達到對管道內介質實現流通(切斷),滿足不同的工藝要求。


Q644F/Q645F法蘭氣動三通球閥特點:

1、L型三通球閥主要用于切換流向。
2、T型三通球閥可用于分流或合流,也可以用于流向切換。
3、切換時間短,換向迅速。
4、下裝式閥桿,安全可靠。
5、L型和T型更換球芯就可以互換。
6、配裝換向電磁閥,行程開關,方便遠程控制。
7、流體阻力小,全通徑的球閥基本沒有流阻。
8、結構簡單、體積小、重量輕。

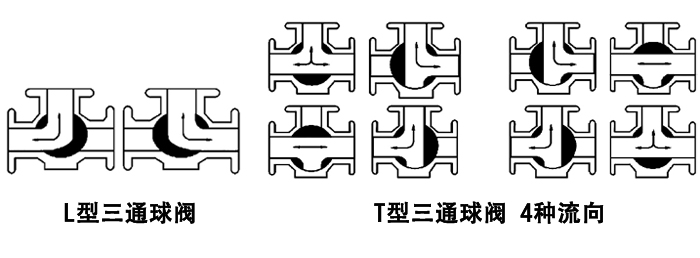

氣動三通球閥流向原理圖:


氣動三通球閥參數:


公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
L型球閥型號 Q644F-16C/P,Q644F-25C/P,Q644F-40C/P,Q644F-64C/P
T型球閥型號 Q645F-16C/P,Q645F-25C/P,Q645F-40C/P,Q645F-64C/P
閥體形式 二段分體式鑄造閥體
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式 法蘭式、螺紋式(適用于1/2"~2")
閥芯形式 三通球型閥芯
流量特性 近似快開特性
泄露量 軟密封:零泄露;金屬密封:按GB/T4213-92,小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%
配置執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

上一篇:氣動襯氟球閥 下一篇:氣動四通球閥
