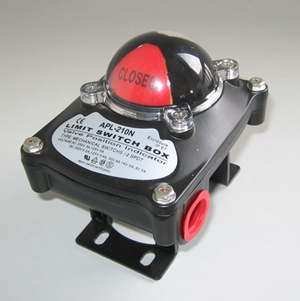

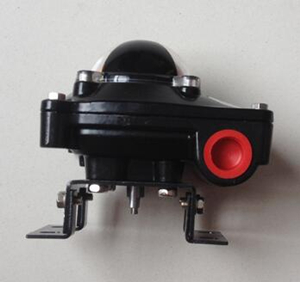

APL-210N限位開關型號說明及參數
時間：2017-04-17 14:40:27 來源：貫良自控閥門 點擊：0次
APL210N限位開關屬于機械式限位開關里的一種，閥門限位開關(閥門回訊器、回信器)是自控閥門位置顯示和信號反饋的一種現場儀表，用以將閥門的開啟或關閉位置以開關量(觸點)的信號輸出，被程控接受或計算機訪樣，確認后執行下一程序。該產品外觀優美、機構緊湊、質量可靠、輸出性能穩定、免維護等特點。是用于氣動閥門上反饋開關信號的一種控制儀表。APL210N通過反饋信號被接收器追蹤，能讓操作人員清楚的知道閥門運作的情況，在一些苛刻工況的自動控制系統中能起到一個遠程控制和報警指示的作用。
APL-210N限位開關的型號說明：
APL： 限位開關的一個系列
2：防水型
10：機械式開關 2-SPDT（單刀雙擲：是指在限位開關中存在著兩個接口，左邊的一個接口和右邊的一個接口，這兩個接口是用于控制電路的啟閉，現場接線時一定要注意，一次只能接一個）
N：位置顯示器
APL210N限位開關參數：
防護等級：IP67/NEMA4&4X(標準) IP68(選項)
外殼設計堅固緊湊
開關位置可由指示器清楚辯識
雙線接口：雙1/2NPT管接口(標準)／M20，PG13.5，PF1/2”，PT1/2”(選項)
接線端子：8點(0.08-2.5mm2)
安裝方便，不銹鋼主軸連接部分及安裝支架均符合NAMUR標準
相關產品：氣動三偏心蝶閥 氣動硬密封蝶閥 氣動調節蝶閥 氣動三片式球閥
APL-210N限位開關的型號說明：
APL： 限位開關的一個系列
2：防水型
10：機械式開關 2-SPDT（單刀雙擲：是指在限位開關中存在著兩個接口，左邊的一個接口和右邊的一個接口，這兩個接口是用于控制電路的啟閉，現場接線時一定要注意，一次只能接一個）
N：位置顯示器
APL210N限位開關參數：
防護等級：IP67/NEMA4&4X(標準) IP68(選項)
外殼設計堅固緊湊
開關位置可由指示器清楚辯識
雙線接口：雙1/2NPT管接口(標準)／M20，PG13.5，PF1/2”，PT1/2”(選項)
接線端子：8點(0.08-2.5mm2)
安裝方便，不銹鋼主軸連接部分及安裝支架均符合NAMUR標準
|
APL-210N限位開關特點： 堅固漂亮的設計 壓鑄鋁合金殼體，粉末涂層 開關位置可由指示器清楚辯識 快速裝置凸輪，可調節凸輪通過花鍵和彈簧安裝 開關凸輪的位置不用工具即可進行快速調整 雙線接口(APL-5N 彈簧式螺栓) 防脫螺栓 拆裝時螺栓附在上蓋上不會脫落 APL-5N 彈簧式螺栓 安裝方便，不銹鋼主軸連接部分及安裝支架 均符合NAMUR標準 APL210N限位開關技術要求： 防護等級： 防水 IP67 可選IP68 環境溫度： -20℃~80℃ 接線：2×NPT1/2、PF1/2”、M20、PG13.5 端子： 8（0.08-2.5mm2） 位置指示：關：紅、開：黃 開關：機械開關×2\接近開關×2 外部涂層：聚酯涂層(黑或其它) 轉軸：標準軸(17MM)、加長軸（根據要求） |
  |
